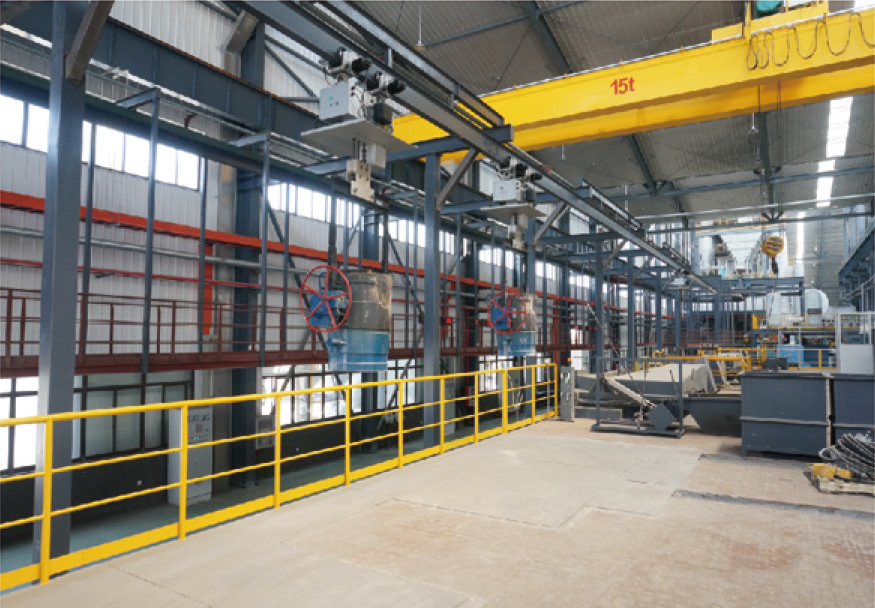

全線為環形軌道輸送,采用電動自行小車下掛單臺環鏈葫蘆的結構,即一臺主車一臺副車,雙驅動,小車間采用平衡梁連接,下掛冶金雙鉤環鏈葫蘆。供電方式采用阻燃安全滑觸線供電,控制采用PLC控制,車組控制要求有手動和自動兩種控制方式。設置維修工位。
水平澆鑄輸送工藝流程:
熔化區(1-4工位出鐵水裝包)→(高位運行)→扒渣區工位5下降落至地軌小車扒渣→(地面地軌車運行)一KW澆鑄機換包旋轉機構工位6→滿包換空包→(地面地軌運行)→自動吊具抓空包起升→(高位運行)→等待工位7人工孕育→(低位運行)一熔化區(等待裝鐵水)
溶化區:
1、人工操作按鈕站(或遙控器)鐵水包下降進行加裝鐵水;
2、加裝完畢操作按鈕鐵水包上升到位后,按放車按鈕鐵水包自動運行至水平澆鑄滿包工位區。
澆鑄區:
1、人工操作按鈕鐵水包下降(此工位具有手動微調功能);
2、操作按鈕吊具放包;吊具與寶蓋上升適當高度;
3、人工測溫、扒渣、地軌小車送滿包掛包、澆鑄機抓取滿包;4、操作者操作按鈕吊具下降抓取空包、上升返回;
5、殘留鐵水由甲方采用叉車轉運方式操作〔用戶負責);
6、運行至相應電爐前等待人工操作按鈕鐵水包下降適當高度,運行至相應電爐前等待接鐵水。
